Kompaktné preparatívne LC systémy ECOM

COMPACT PREPARATIVE SYSTEM

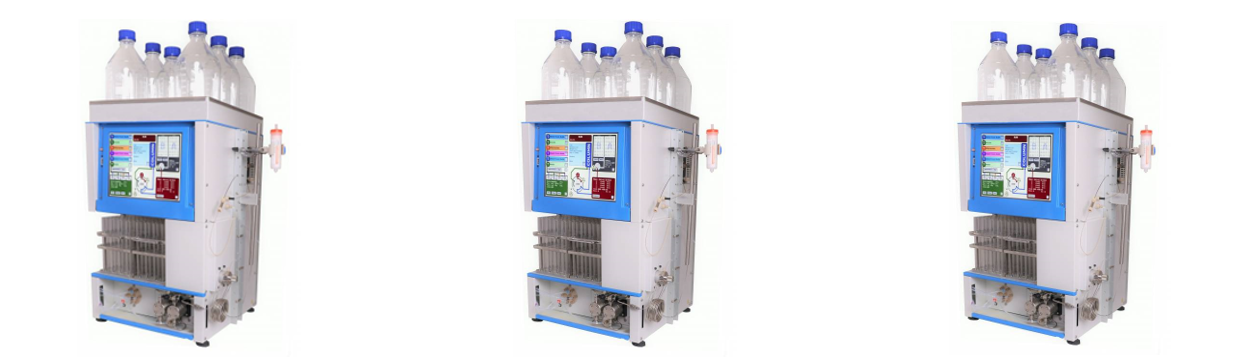

Kompaktné preparatívne chromatografické systémy ECOM.

Kompaktný systém v sebe integruje kvartérne gradientové čerpadlo
do 50 resp. 250 ml/min,
dávkovací ventil,
DAD UV-VIS detektor
a zberač frakcií.

Systém má integrované PC s 12´´dotykovým displejom
pre pohodlné ovládanie systému.

Detektor umožňuje zber dát
pri 4 vlnových dĺžkach (200-800nm) alebo sken spektier.



COMPACT PREPARATIVE SYSTEM (10 ml/min, TOY18DAD800)           cena:    kontaktujte azetchrom@hplc.sk
COMPACT PREPARATIVE SYSTEM (50 ml/min, TOY18DAD800)       cena:    kontaktujte azetchrom@hplc.sk
COMPACT PREPARATIVE SYSTEM (250 ml/min, TOY18DAD800)     cena:    kontaktujte azetchrom@hplc.sk

Kompaktné a cenovo prístupné preparatívne systémy ECOM sú profesionálnym riešením pre farmaceutov, organických chemikov, fytochemikov, pre chémiu prírodných látok, chémiu peptidov/proteínov a biotechnológiu.

Systém obsahuje:

• kvartérne gradientové preparatívne čerpadlo s prietokom do 50 ml/min (30Mpa) alebo 250ml/min (pri prietoku 100 ml/min je maximálny tlak 30 MPa a následne lineárne klesá na 15 MPa pri 250 ml/min).
• DAD detektor s rozsahom vlnových dĺžok 200 – 800 nm s možnosťou skenovania spektier
• dávkovací ventil
• zberač frakcií pre rôzne typy skúmaviek, liekoviek resp. lievikov 30mm
• integrované PC s dotykovou obrazovkou 12.1´´ a riadiaci softvér

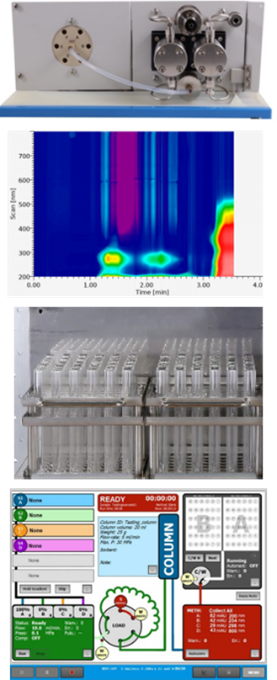

Podrobnejší popis systému:

Ovládanie a riadenie prístroja:
Kompaktný preparatívny systém ECOM je ovládaný pomocou vstavaného PC s 12.1´´ dotykovým displejom (1024 x 786). Prostredníctvom SW QUEEN je možné riadiť prietok, gradient, vlnové dĺžky, zber frakcií atď.

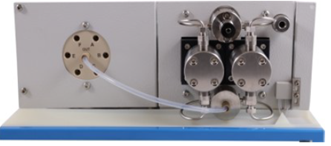

Preparatívne čerpadlo ECP2050

Kvartérne gradientové čerpadlo umožňuje prietok 50ml/min (max. tlak 30Mpa) resp. 250ml/min (pri prietoku 100 ml/min je maximálny tlak 30 MPa a následne lineárne klesá na 15 MPa pri 250 ml/min). Softvér jednotky obsahuje nový algoritmus na potlačenie pulzácie a viacero testovacích a diagnostických funkcií.

Špecifikácia čerpadla
- prietok: 0,1 - 50 ml/min resp. 250ml/min
- maximálny prevádzkový tlak: 30 MPa (4351 PSI)
- nastavenie prietoku: 0,1 ml/min kroky
- Reprodukovateľnosť nastavenia prietoku: ± 1%
- presnosť nastavenia prietoku: ± 2%
- materiály v kontakte s mobilnou fázou: nehrdzavejúca oceľ, PEEK, Tefzel, PE, keramika
- vonkajší priemer výstupnej kapiláry: 1/8″
- vonkajší priemer vstupnej kapiláry: 1/8″
- modul riadenia gradientových ventilov (voliteľné): až 6 ventilov

UV-VIS DAD detektor TOY18 DAD800L
Integrovaný UV-VIS detektor diódového poľa (DAD) umožňuje meranie absorbancie pri štyroch vlnových dĺžkach v rozsahu 200-800 nm súčasne, ako aj skenovanie celých spektier. Štandardne je prístroj dodávaný s preparatívnou celou PLCC07L (dostupné sú aj iné typ prietokových ciel).

Špecifikácia detektora
- rozsah vlnových dĺžok: 200 - 800 nm (256 prvkov na CCD), do 20 Hz, veľkosť kroku 1 nm
- počet kanálov (signálov): 4
- rozsah vlnových dĺžok: 200 - 800 nm,
- typická spektrálna polovičná šírka: 10 nm
- šum (testovacia cela, 254 nm, TC 0,75 s): ± 5 x 10-5 AU
- drift (testovacia cela, 254 nm po 1 h) : 1 x 10-3 AU/hod.
- materiály v kontakte s mobilnou fázou: FEP; kremenné sklo, nehrdzavejúca oceľ, PEEK
- časová konštanta (T63): 0,5 s, 0,75 s, 1,0 s, 2,0 s, 4,0 s, 8,0 s, 16,0 s, 0,2 s, 0,1 s

Zberač frakcií ECF2096
Separované látky sa následne zbierajú pomocou integrovaného zberača frakcií. Jednotlivé frakcie sa zbierajú podľa zvolenej metódy, ktorá sa vytvorí pomocou dotykovej obrazovky na prístroji. V ponuke sú stojany na 8, 21, 40ml skúmavky, 60ml liekovky resp. 12 lievikov 30mm.

Špecifikácia zberača frakcií
- dodávané stojany: dva stojany na systém
- dostupné stojany s veľkosťami skúmaviek: č. EC08, 48 skúmaviek po 8 ml, č. EC21,
36 skúmaviek po 21 ml, EC40, 24 skúmaviek po 40 ml, 20 vialiek 60ml resp. 12 lievikov 30mm
- maximálna prietoková rýchlosť pre 8 ml skúmavky: max 50 ml/min, prietok pre skúmavky 21, 40 ml: maximálne 300 ml/min, max. prietok pre vialky 60ml: maximálne 300 ml/min, max. prietok pre lieviky 30mm: maximálne 500 ml/min - zmáčané materiály: FEP, Tefzel®, PPS, KEL-F, PTFE, PEEK, SS 316, sklo SIMAX
- vstupná kapilára: OD 1/8″ x ID 1/16″ FEP

Dávkovací ventil
Na pravej strane kompaktného systému je automatický ventil na vstrekovanie vzorky poháňaný krokovým motorom. Prepína sa automaticky a je prepojený s riadiacim softvérom. Systém umožňuje aj manuálne vstrekovanie vzorky na otvorenú kolónu.

Inštalované PC
Inštalovaný priemyselný počítač so 4jadrovým procesorom Intel Atom. OS Linux, dotykový displej 12,1“ 1024 x 786, SW QUEEN umožňuje ovládať: gradient, prietok, vlnové dĺžky, zber frakcií atď. K dispozícii je vzdialená správa. Možnosť merania na štyroch vlnových dĺžkach súčasne alebo skenovanie celých spektier, možnosť zobrazenia 3D dát.

Základné parametre prístroja:
- rozhrania: 3 x USB, 2 x LAN, RS232
- napájanie: 100 - 240 V AC
- spotreba energie: 400 W
- rozmery Š x V x H: 500 x 678 x 482 mm (19,69 x 26,69 x 18,98″ )
- hmotnosť: 55 kg (121,30 lb)
- dotykový displej

Zariadenie je možné nakonfigurovať podľa požiadaviek zákazníka.

Radi vám odporučíme vhodnú konfiguráciu systému pre vašu konkrétnu aplikáciu resp. poskytneme konzultáciu. Podrobnejšie informácie získate na azetchrom@hplc.sk
